Spectro

Introdução

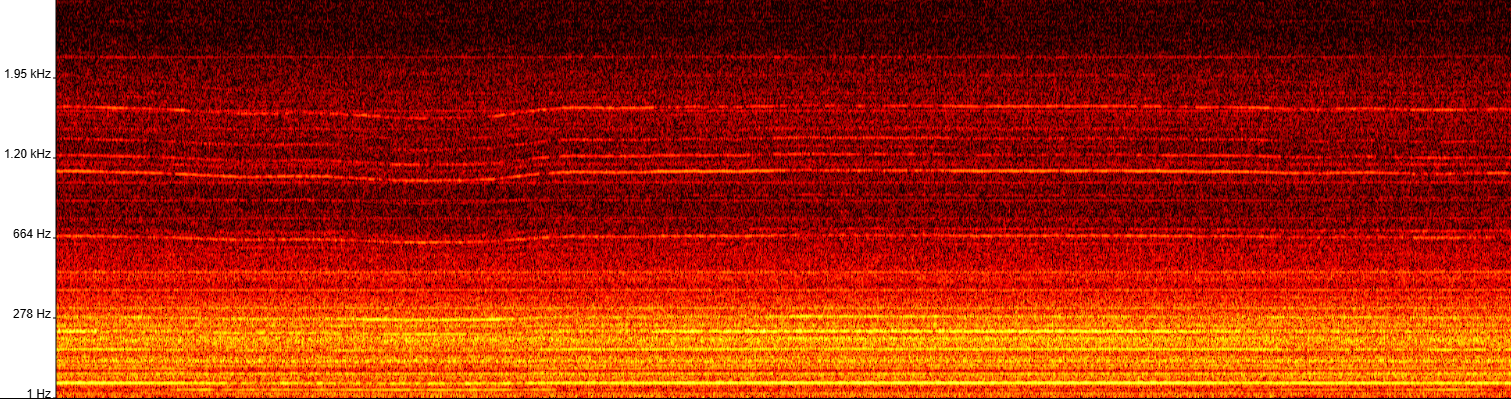

Spectro é uma biblioteca TypeScript para gerar espectrogramas a partir de dados de áudio (Float32Array).
Ela usa FFT com várias funções janela, possui escala Linear e Mel, colormaps inspirados no Matplotlib, filtros FIR (passa-baixa, passa-alta, passa-banda, rejeita-banda), eixo de frequência e eixo de tempo opcionais, hop size configurável, exportação PNG em alta resolução, além de detecção de pitch e extração de harmônicos.

Recursos

• Geração de espectrograma a partir de single channel Float32Array
• Parâmetros flexíveis:
  • Taxa de amostragem, faixa de frequência (fMin, fMax)
  • Tamanho de FFT, hop size configurável e funções janela (None, Cosine, Hanning, BH7)
  • Escala Linear ou Mel (remapeamento real na exibição)
  • Colormaps customizáveis
  • Eixo de frequência e eixo de tempo opcionais (com ticks dinâmicos)
  • Altura/largura finais do canvas (com margens dinâmicas quando eixos estão habilitados)
  • Ganho (gainDb) e normalização por faixa (rangeDb) ancorada no pico global
• Exportação PNG em alta resolução (upscale configurável)
• Filtros FIR de pré-processamento: lowpass, highpass, bandpass, notch
• Pitch Tracking (autocorrelação) e extração de harmônicos

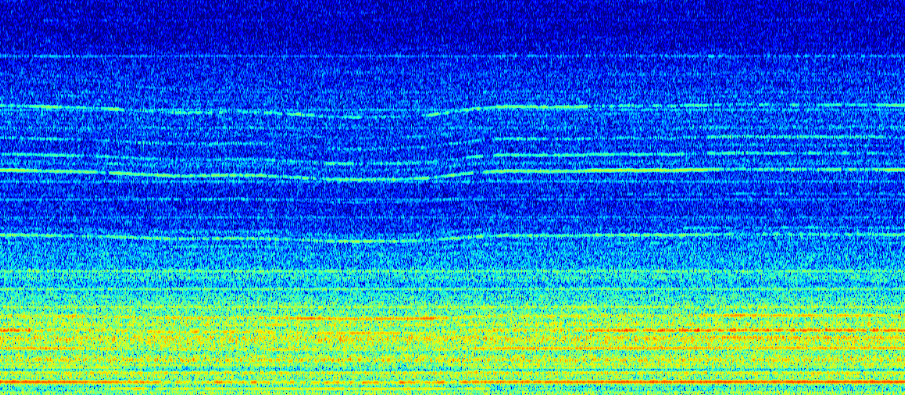

• Colormaps exportados e tipados (ex.: hot, jet, viridis, …)

Pré-requisitos

Antes de começar, certifique-se de ter as seguintes ferramentas instaladas:

• Node.js (recomendado versão LTS)
• npm (geralmente vem com o Node.js)

Instalação

Siga as etapas abaixo para configurar o projeto em sua máquina local:

1. Clone o repositório:

    git clone https://github.com/IMNascimento/Spectro.git

2. Navegue até o diretório do projeto:

    cd Spectro

3. Instale as dependências:

    npm install

Configuração do TypeScript:

O arquivo tsconfig.json já está configurado para gerar módulos ES6 e arquivos de declaração (d.ts):

{
    "compilerOptions": {
        "target": "ES5",
        "module": "ES6",
        "declaration": true,
        "outDir": "./dist",
        "strict": true,
        "esModuleInterop": true,
        "lib": ["dom", "es2015"]
    },
    "include": ["src/**/*"]
}

Compilação

Para compilar o código TypeScript e gerar os arquivos JavaScript na pasta dist, execute:

    npm run build

API (Visão Geral)

SpectrogramParams

Métodos principais

• generateSpectrogram(audioData: Float32Array): HTMLCanvasElement
  Gera e retorna um <canvas> com o espectrograma.
  Obs.:

  • Se showFrequencyAxis for true, são aplicadas margens laterais (60px esquerda, 10px direita).
  • Se showTimeAxis for true, é aplicada margem inferior (~22px) para os rótulos.

• exportHighResPNG(audioData: Float32Array, upscale = 2): string
  Renderiza o espectrograma e retorna um DataURL PNG em alta resolução (upscale = fator de ampliação).

• detectPitch(audioData: Float32Array): number
  Retorna a frequência fundamental (Hz) usando autocorrelação simples (útil para pitch tracking básico).

• extractHarmonics(audioData: Float32Array): { fundamental: number; harmonics: number[] }
  Calcula a fundamental e retorna os harmônicos (múltiplos inteiros), respeitando fMax.

Colormaps (como disponibilizar)

A lib espera funções de colormap no escopo global (window). Use o helper partial para expor:

import { partial } from '@sophialabs/spectro';

(window as any).partial = partial;
(window as any).hot = partial('hot');
(window as any).jet = partial('jet');
(window as any).viridis = partial('viridis');
(window as any).Greens = partial('Greens');
(window as any).turbo = partial('turbo');
(window as any).terrain = partial('terrain');
(window as any).RdPu = partial('RdPu');
(window as any).binary = partial('binary');

Exemplos de Uso

Em Angular

1. Instale sua lib via npm.

   npm i @sophialabs/spectro

2. Importe a classe em um componente Angular: `ts // app.component.ts import { Component } from '@angular/core'; import { SpectrogramGenerator, SpectrogramParams, partial } from '@sophialabs/spectro';

@Component({ selector: 'app-root', template: <input type="file" (change)="onFileChange($event)" accept="audio/*" /> <div id="container"></div>, styles: [`

#container canvas {
  border: 1px solid #000;
  display: block;
  margin: 10px auto;
}

`] }) export class AppComponent { onFileChange(event: Event) { const input = event.target as HTMLInputElement; if (input.files && input.files.length) { const file = input.files[0]; const reader = new FileReader(); reader.onload = async (e: any) => { const arrayBuffer = e.target.result; const audioCtx = new AudioContext(); const audioBuffer = await audioCtx.decodeAudioData(arrayBuffer); const audioData = audioBuffer.getChannelData(0);

    // Exponha os colormaps globalmente para que a lib os encontre:
    (window as any).partial = partial;
    (window as any).hot = partial('hot');
    (window as any).jet = partial('jet');
    (window as any).viridis = partial('viridis');
    (window as any).Greens = partial('Greens');
    (window as any).turbo = partial('turbo');
    (window as any).terrain = partial('terrain');
    (window as any).RdPu = partial('RdPu');
    (window as any).binary = partial('binary');

    // Defina os parâmetros completos com valores e comentários explicativos:
    const params: SpectrogramParams = {
      sampleRate: 44100,         // Taxa de amostragem em Hz.
      scaleType: 'Mel',          // Escala de frequência ('Mel' ou 'Linear').
      fMin: 1,                   // Frequência mínima (Hz).
      fMax: 20000,               // Frequência máxima (Hz).
      fftSize: 2048,             // Tamanho do buffer FFT (deve ser potência de 2).
      windowType: 'BH7',         // Função janela: 'None', 'Cosine', 'Hanning' ou 'BH7'.
      colormapName: 'hot',       // Nome do colormap para renderização.
      canvasHeight: 500,         // Altura do canvas final (px).
      nTicks: 20,                // Número de ticks para o eixo de frequência (0 para cálculo automático).
      gainDb: 20,                // Ganho em dB (0 para sem alteração).
      rangeDb: 80,               // Intervalo em dB para normalização (0 para manter escala original).
      targetWidth: 0,            // Largura final desejada (0 utiliza window.innerWidth).
      showFrequencyAxis: false,  // Define se o eixo de frequência será exibido.
      filterType: 'none',        // Tipo de filtro: 'none', 'lowpass', 'highpass', 'bandpass' ou 'notch'.
      filterCutoffs: [],         // Frequências de corte para o filtro (ex: [cutoff] para lowpass).
      enablePitchDetection: true,    // Se true, habilita a detecção de pitch (calcula a frequência fundamental).
      enableHarmonicsExtraction: true  // Se true, habilita a extração de harmônicos (baseada na fundamental).
    };

    // Cria a instância do gerador com os parâmetros definidos:
    const generator = new SpectrogramGenerator(params);

    // Gera o espectrograma e insere o canvas no DOM:
    const canvas = generator.generateSpectrogram(audioData);
    document.querySelector('#container')?.appendChild(canvas);

    // Se a flag de detecção de pitch estiver habilitada, chama o método detectPitch():
    if (params.enablePitchDetection) {
      const fundamentalFreq = generator.detectPitch(audioData);
      console.log('Frequência Fundamental detectada:', fundamentalFreq, 'Hz');
    } else {
      console.log('Detecção de Pitch desabilitada.');
    }

    // Se a flag de extração de harmônicos estiver habilitada, chama o método extractHarmonics():
    if (params.enableHarmonicsExtraction) {
      const { fundamental, harmonics } = generator.extractHarmonics(audioData);
      console.log('Frequência Fundamental:', fundamental, 'Hz');
      console.log('Harmônicos extraídos:', harmonics);
    } else {
      console.log('Extração de Harmônicos desabilitada.');
    }
  };
  reader.readAsArrayBuffer(file);
}

} }

3. Adicione os assets necessários:
Certifique-se de que os arquivos compilados (por exemplo, os arquivos de sua lib e os colormaps) estejam disponíveis no build final do Angular. Você pode incluí-los via assets ou importar diretamente em seus módulos.

### Em Outros Projetos TypeScript/JavaScript
Basta importar a lib normalmente, seja via npm ou via um caminho relativo. Por exemplo, em um projeto Node.js ou um script ES:
```ts
import { SpectrogramGenerator, SpectrogramParams, partial } from '@sophialabs/spectro';

// Exponha os colormaps globalmente, se necessário:
window.hot = partial('hot');
window.jet = partial('jet');
window.viridis = partial('viridis');
window.Greens = partial('Greens');
window.turbo = partial('turbo');
window.terrain = partial('terrain');
window.RdPu = partial('RdPu');
window.binary = partial('binary');

// Criação do objeto de parâmetros, com comentários sobre cada um:
const params: SpectrogramParams = {
  sampleRate: 44100,         // Taxa de amostragem em Hz
  scaleType: 'Mel',          // Tipo de escala ('Mel' ou 'Linear')
  fMin: 1,                   // Frequência mínima (Hz)
  fMax: 30000,               // Frequência máxima (Hz)
  fftSize: 2048,             // Tamanho do buffer FFT (deve ser potência de 2)
  windowType: 'BH7',         // Função janela: 'None', 'Cosine', 'Hanning' ou 'BH7'
  colormapName: 'hot',       // Nome do colormap usado para renderizar o espectrograma
  canvasHeight: 500,         // Altura do canvas final em pixels
  nTicks: 30,                // Número de ticks para o eixo de frequência (0 para cálculo automático)
  gainDb: 10,                // Ganho em dB aplicado aos dados (use 0 para manter sem alteração)
  rangeDb: 20,               // Intervalo em dB para normalização dos dados (0 para manter sem alteração)
  targetWidth: 0,            // Largura do canvas final (0 usa window.innerWidth)
  showFrequencyAxis: false,  // Se true, exibe o eixo de frequência no canvas
  filterType: 'none',        // Tipo de filtro: 'none', 'lowpass', 'highpass', 'bandpass' ou 'notch'
  filterCutoffs: [],         // Frequências de corte para o filtro (ex: [cutoff] para lowpass)
  enablePitchDetection: true,      // Habilita a detecção de pitch (retorna a frequência fundamental)
  enableHarmonicsExtraction: true    // Habilita a extração de harmônicos (calculados com base na fundamental)
};

// Suponha que audioData seja um Float32Array contendo os dados de áudio:
declare const audioData: Float32Array;

// Instancia a classe do gerador com os parâmetros definidos:
const generator = new SpectrogramGenerator(params);

// Gera o espectrograma e obtém o canvas resultante:
const canvas = generator.generateSpectrogram(audioData);
// Exemplo de uso: adicionar o canvas ao DOM:
document.body.appendChild(canvas);

// Se a detecção de pitch estiver habilitada, calcula a frequência fundamental:
if (params.enablePitchDetection) {
  const fundamentalFreq = generator.detectPitch(audioData);
  console.log('Frequência Fundamental detectada:', fundamentalFreq, 'Hz');
}

// Se a extração de harmônicos estiver habilitada, extrai os harmônicos:
if (params.enableHarmonicsExtraction) {
  const { fundamental, harmonics } = generator.extractHarmonics(audioData);
  console.log('Frequência Fundamental:', fundamental, 'Hz');
  console.log('Harmônicos extraídos:', harmonics);
}

// Opcional: Exporta uma imagem PNG de alta resolução do espectrograma (fator de ampliação = 3)
const pngDataUrl = generator.exportHighResPNG(audioData, 3);
console.log('PNG de alta resolução:', pngDataUrl);

Testando a Biblioteca com um Áudio Local

Para testar a lib em uma página web:

1. Crie um arquivo index.html na raiz do projeto (ou utilize o exemplo fornecido abaixo).

2. Utilize um servidor local para servir os arquivos (por exemplo, com http-server). Se ainda não tiver o http-server instalado globalmente, instale-o via npm:

   npm install -g http-server

3. Na raiz do projeto, execute:

   http-server .

4. Acesse a URL fornecida (por exemplo, http://127.0.0.1:8080/) no navegador.

Importante: não abra via file://. Sirva com um servidor local (ex.: http-server .).

Exemplo de index.html

<!DOCTYPE html>
<html lang="pt">
<head>
  <meta charset="UTF-8" />
  <title>Teste da Lib Spectro - Completo</title>
  <style>
    body { font-family: sans-serif; margin: 20px; }
    #controls { margin-bottom: 20px; }
    canvas { border: 1px solid #000; display: block; margin-top: 10px; max-width: 100%; }
    #spectroContainer { max-width: 100%; overflow-x: auto; }
    .param-group { margin-bottom: 10px; }
    label { display:block; margin-top: 5px; }
  </style>
</head>
<body>
  <h1>Teste da Lib Spectro - Completo</h1>

  <div id="controls">
    <div class="param-group">
      <label for="audioFile">Carregar arquivo de áudio:</label>
      <input type="file" id="audioFile" accept="audio/*">
    </div>

    <div class="param-group">
      <label>Escala:</label>
      <select id="scale">
        <option value="Linear">Linear</option>
        <option value="Mel" selected>Mel</option>
      </select>
    </div>

    <div class="param-group">
      <label>fMin / fMax (Hz):</label>
      <input type="number" id="f_min" value="1" min="1" />
      <input type="number" id="f_max" value="20000" min="10" />
    </div>

    <div class="param-group">
      <label>FFT / Hop:</label>
      <select id="fftSize">
        <option>2048</option>
        <option selected>4096</option>
        <option>8192</option>
      </select>
      <input type="number" id="hopSize" value="2048" min="1" />
      <small>(hop em amostras; deixe ~fft/2 para começo)</small>
    </div>

    <div class="param-group">
      <label>Janela / Colormap:</label>
      <select id="window">
        <option>None</option>
        <option>Cosine</option>
        <option>Hanning</option>
        <option selected>BH7</option>
      </select>
      <select id="colormap">
        <option selected>hot</option>
        <option>jet</option>
        <option>viridis</option>
        <option>Greens</option>
        <option>turbo</option>
        <option>terrain</option>
        <option>RdPu</option>
        <option>binary</option>
      </select>
    </div>

    <div class="param-group">
      <label>Dimensões:</label>
      <input type="number" id="canvasHeight" value="400" min="100" step="50" />
      <input type="number" id="targetWidth" value="0" min="0" />
      <small>(0 usa window.innerWidth)</small>
    </div>

    <div class="param-group">
      <label>Ticks / Eixos:</label>
      <input type="number" id="nTicks" value="0" min="0" />
      <label><input type="checkbox" id="showFrequencyAxis" checked> Eixo de Frequência</label>
      <label><input type="checkbox" id="showTimeAxis" checked> Eixo de Tempo</label>
    </div>

    <div class="param-group">
      <label>Ganho / Faixa (dB):</label>
      <input type="number" id="gainDb" value="0" step="0.1" />
      <input type="number" id="rangeDb" value="80" step="0.1" />
    </div>

    <div class="param-group">
      <label>Filtro:</label>
      <select id="filterType">
        <option>none</option>
        <option>lowpass</option>
        <option>highpass</option>
        <option>bandpass</option>
        <option>notch</option>
      </select>
      <input type="text" id="filterCutoffs" placeholder="Ex: 300,3000" />
      <small>Para low/high: [cutoff]. Para band/notch: [low,high].</small>
    </div>

    <div class="param-group">
      <label><input type="checkbox" id="enablePitchDetection" checked> Pitch Tracking</label>
      <label><input type="checkbox" id="enableHarmonicsExtraction" checked> Harmônicos</label>
    </div>

    <button id="generateBtn">Gerar Espectrograma</button>
  </div>

  <div id="spectroContainer"></div>
  <div id="results"></div>

  <script type="module">
    import { SpectrogramGenerator, partial } from './dist/index.es.js';

    // Colormaps no window
    window.partial = partial;
    window.hot = partial('hot');
    window.jet = partial('jet');
    window.viridis = partial('viridis');
    window.Greens = partial('Greens');
    window.turbo = partial('turbo');
    window.terrain = partial('terrain');
    window.RdPu = partial('RdPu');
    window.binary = partial('binary');

    document.getElementById('generateBtn').addEventListener('click', async () => {
      const f = document.getElementById('audioFile');
      if (!f.files?.length) return;

      const file = f.files[0];
      const arrayBuffer = await file.arrayBuffer();
      const audioCtx = new AudioContext();
      const audioBuffer = await audioCtx.decodeAudioData(arrayBuffer);
      const audioData = audioBuffer.getChannelData(0);

      const params = {
        sampleRate: audioBuffer.sampleRate,
        scaleType: document.getElementById('scale').value,
        fMin: parseFloat(document.getElementById('f_min').value),
        fMax: parseFloat(document.getElementById('f_max').value),
        fftSize: parseInt(document.getElementById('fftSize').value),
        hopSize: parseInt(document.getElementById('hopSize').value),
        windowType: document.getElementById('window').value,
        colormapName: document.getElementById('colormap').value,
        canvasHeight: parseInt(document.getElementById('canvasHeight').value),
        targetWidth: parseInt(document.getElementById('targetWidth').value),
        nTicks: parseInt(document.getElementById('nTicks').value),
        showFrequencyAxis: document.getElementById('showFrequencyAxis').checked,
        showTimeAxis: document.getElementById('showTimeAxis').checked,
        gainDb: parseFloat(document.getElementById('gainDb').value),
        rangeDb: parseFloat(document.getElementById('rangeDb').value),

        filterType: document.getElementById('filterType').value,
        filterCutoffs: (document.getElementById('filterCutoffs').value || '')
          .split(',')
          .map(s => s.trim())
          .filter(Boolean)
          .map(Number),

        enablePitchDetection: document.getElementById('enablePitchDetection').checked,
        enableHarmonicsExtraction: document.getElementById('enableHarmonicsExtraction').checked
      };

      const gen = new SpectrogramGenerator(params);
      const canvas = gen.generateSpectrogram(audioData);
      const container = document.getElementById('spectroContainer');
      container.innerHTML = '';
      container.appendChild(canvas);

      const resultsDiv = document.getElementById('results');
      resultsDiv.innerHTML = '';

      const png = gen.exportHighResPNG(audioData, 3);
      const link = document.createElement('a');
      link.href = png;
      link.download = 'spectrogram.png';
      link.textContent = 'Baixar PNG em alta resolução';
      resultsDiv.appendChild(link);

      if (params.enablePitchDetection) {
        const f0 = gen.detectPitch(audioData);
        const p = document.createElement('p');
        p.textContent = `Pitch (F0): ${f0.toFixed(2)} Hz`;
        resultsDiv.appendChild(p);
      }

      if (params.enableHarmonicsExtraction) {
        const { fundamental, harmonics } = gen.extractHarmonics(audioData);
        const p = document.createElement('p');
        p.textContent = `Fundamental: ${fundamental.toFixed(2)} Hz | Harmônicos: [${harmonics.map(h => h.toFixed(2)).join(', ')}]`;
        resultsDiv.appendChild(p);
      }
    });
  </script>
</body>
</html>

Dicas / Solução de problemas

• CORS em file://: Sempre sirva via http:// (ex.: http-server .).
• Cache do navegador: se estiver testando alterações locais, anexe um query param ao import:
  ./dist/index.es.js?v=\${Date.now()}.
• Função não encontrada após build: confirme que está importando do dist gerado e que o servidor está servindo o arquivo atualizado (sem cache).

Changelog (resumo)

1.6.9

• Eixo de tempo opcional com espaçamento de ticks automático (showTimeAxis, timeTickMinPx).
• Hop size configurável (hopSize).
• Escala Mel real na exibição (remapeamento vertical correto).
• Normalização em dB ancorada no pico global com rangeDb (fallback seguro para 80).
• Export PNG em alta resolução (exportHighResPNG).
• Filtros FIR: lowpass, highpass, bandpass, notch.
• Pitch tracking e extração de harmônicos.

Contribuindo

Contribuições são bem-vindas! Por favor, siga as diretrizes em CONTRIBUTING.md para fazer um pull request.

Licença

Distribuído sob a licença MIT. Veja LICENSE para mais informações.

Autores

Igor Nascimento - Desenvolvedor Principal - IMNascimento

Agradecimentos

Gostaríamos de expressar nossa sincera gratidão à empresa SophiaLabs pelo apoio inestimável no desenvolvimento de códigos open source. Sua dedicação incansável em fortalecer nossa comunidade e impulsionar o universo open source é uma fonte de constante inspiração.

Agradecemos, também, a Deus, cuja graça e orientação têm sido fundamentais em cada passo desta jornada, possibilitando conquistas e o contínuo aprimoramento de nossos projetos.

Muito obrigado a todos que, de alguma forma, colaboram para tornar esse trabalho possível.

Changelog

Todos os principais lançamentos e mudanças deste projeto serão documentados neste arquivo.

[1.0.0] - 06/03/2025

Adicionado

• Primeira versão pública do projeto com funcionalidades [X, Y, Z].

Corrigido

• [Exemplo de correção de bug].

Alterado

• [Alterações significativas que valem ser mencionadas].
